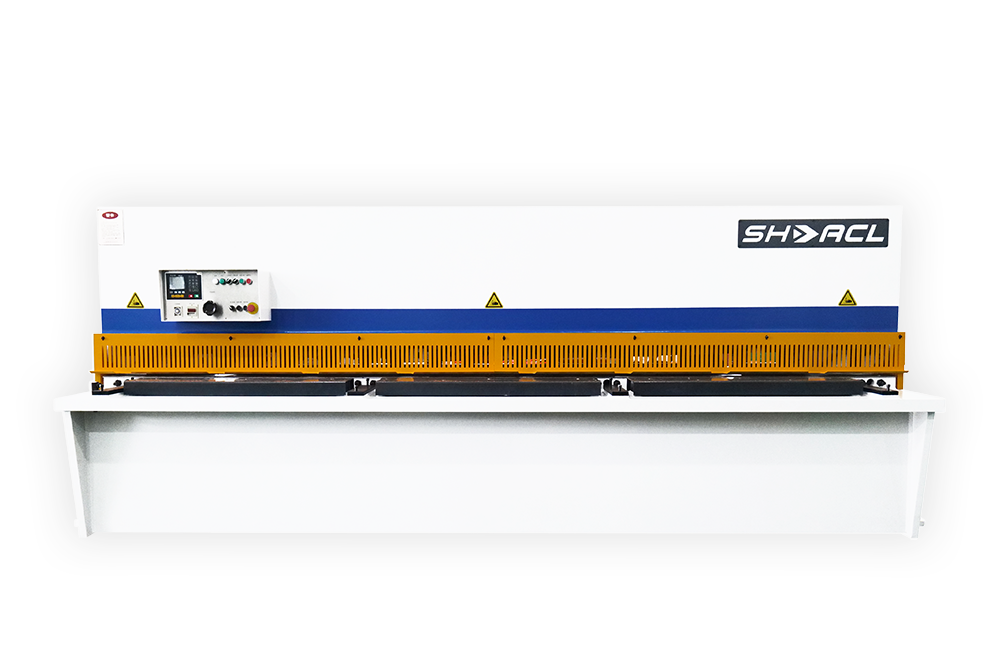

QC12Y(K)系列液压摆式剪板机
液压摆式剪板机产品主要特点
1、液压摆式剪板机的机架采用钢板整体焊接结构，刚性好、强度高，有很好的抗扭曲变形能力，并通过表面喷丸处理等工艺消除内应力，保证了机床整体精度的持久稳定；
2、液压系统采用整体式逻辑回路，经由顺序阀控制，动作平稳，噪音低，维护简单，通过氮气缸回程，减少回程冲击，提高回程速度；
3、液压摆式剪板机QC12Y系列采用机械数显装置进行控制，可实现定程剪切；
4、液压摆式剪板机QC12K系列采用ESTUNE200PS单轴数控系统,该系统具有单向和双向定位功能，有效消除丝杆间隙，同时具有多工步编程功能，可实现多步自动运行，完成多工序零次性加工，提高生产效率
QC12Y(K)系列液压摆式剪板机各部件配置特点说明
机架
机架采用钢板整体焊接结构，刚性好、强度高，有很好的抗扭曲变形能力，并通过表面喷丸处理等工艺消除内应力，保证了机床整体精度的持久稳定。
液压摆式结构，上刀架在左右液压油缸的驱动下，向下摆动运行，采用氮气缸回程，速度快。
刀口间隙采用偏心轮机构，以刻度转盘的方式手动调整刃口间隙，操作简易，以适应不同板厚及材质的剪切需要。
间隙调节刻度盘
利用灯光与线影，方便手工划线剪切，结构独特外置弹簧式压料缸，下端配有特殊材质胶垫，以免在铝合金或其它敏感材料上留下印痕。
后挡料装置
精密滚珠丝杆+直线导轨结构，高性能伺服电机驱动，保证定位精度，设计独特的同步传动机构，稳定可靠。
垂直度调整及前定位装置
最左侧前托料架上设有垂直度调整及前定位装置，保证剪切精度，操作简单，实用高效。
剪切刀片
采用优质合金工具钢材质制造，能够满足剪切时的冲击载荷和高耐磨性的要求。
QC12Y(K)系列液压摆式剪板机液压部分
1、液压系统设计合理，各动作转换平缓无冲击；
2、液压系统集成块设有直动式安全溢流阀，以确保准确的压力调整。
3、油箱内均设有油位检测装置，低油位与主机程序联锁，具有高低油位信号显示；
4、各高压油泵吸油口均有大流量吸油过滤器，过滤精度100μm，可有效防止大体积污染物进入油泵而损坏油泵；油箱配有大流量空气滤清器，箱体密封良好，有效防止各种杂质进入油箱；
5、液压控制系统采用国内名牌液压阀件控制刀板上、下运动；
6、刀架回程采用氮气蓄能器和液压配合的原理，减小回程的冲击、提高剪切次数。
QC12Y(K)系列液压摆式剪板机系统部分

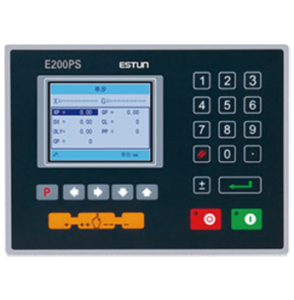

E200PS单轴数控系统
1) 对后挡料进行定位控制,具有退让功能。
2) 具有单向和双向定位功能，有效消除丝杆间隙。
3) 具有刀架下行和返程控制的功能。
4) 具有断电保护功能,以保护参数及位置值不丢失。
5) 具有自动搜索参考点功能。
6) 具有快速位置示数教功能。
7) 具有多工步编程功能，可实现多步自动运行，完成多工序零次性加工，提高生产效率。
8) 具有手动功能，寻参前允许手动。
9) 具有CAN接口，采用CANopen协议，实现后挡料的高精度控制。
10) 剪程功能。
QC12Y(K)系列液压摆式剪板机参数表
| 机床型号 | 可剪板厚 (mm) | 可剪板宽 (mm) | 侧柱间距 (mm) | 行程次数 (n/min) | 后挡料行程(mm) | 剪切角 度(°) | 工作台高 度(mm) | 喉口深度 (mm) | 主电机功率 (kw) | 液压油量(L) | 长(mm) | 宽(mm) | 高(mm) | 重量(kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y | K | ||||||||||||||
| QC12Y-6-2500 | 6 | 2500 | 2720 | 17 | 600 | 600 | 1.5 | 800 | 90 | 7.5 | 220 | 3130 | 1570 | 1790 | 5500 |
| QC12Y-6-3200 | 6 | 3200 | 3420 | 15 | 600 | 600 | 1.5 | 800 | 90 | 7.5 | 290 | 3840 | 1610 | 1810 | 6600 |
| QC12Y-6-4000 | 6 | 4000 | 4220 | 13 | 600 | 600 | 1.5 | 800 | 90 | 7.5 | 290 | 4630 | 1850 | 1890 | 8900 |
| QC12Y-6-6000 | 6 | 6000 | 6230 | 8 | 800 | 800 | 1.5 | 850 | 90 | 11 | 380 | 6650 | 2170 | 2110 | 18000 |
| QC12Y-8-2500 | 8 | 2500 | 2760 | 13 | 600 | 600 | 1.5 | 800 | 90 | 11 | 220 | 3190 | 1600 | 1810 | 6000 |
| QC12Y-8-3200 | 8 | 3200 | 3460 | 10 | 600 | 600 | 1.5 | 800 | 90 | 11 | 290 | 3900 | 1680 | 1840 | 8500 |
| QC12Y-8-4000 | 8 | 4000 | 4260 | 8 | 600 | 600 | 1.5 | 800 | 90 | 11 | 290 | 4680 | 1900 | 1910 | 9800 |
| QC12Y-12- 2500 | 12 | 2500 | 2755 | 12 | 800 | 800 | 1.5 | 810 | 90 | 18.5 | 360 | 3235 | 2045 | 2090 | 9500 |
| QC12Y-12- 3200 | 12 | 3200 | 3465 | 10 | 800 | 800 | 1.5 | 810 | 90 | 18.5 | 500 | 3945 | 2270 | 2240 | 12500 |
| QC12Y-12- 4000 | 12 | 4000 | 4265 | 9 | 800 | 800 | 1.5 | 810 | 90 | 18.5 | 500 | 4745 | 2320 | 2440 | 15000 |
| QC12K-6-2500 | 6 | 2500 | 2720 | 17 | 600 | 600 | 1.5 | 800 | 90 | 7.5 | 220 | 3130 | 1570 | 1790 | 5500 |
| QC12K-6-3200 | 6 | 3200 | 3420 | 15 | 600 | 600 | 1.5 | 800 | 90 | 7.5 | 290 | 3840 | 1610 | 1810 | 6600 |
| QC12K-6-4000 | 6 | 4000 | 4220 | 13 | 600 | 600 | 1.5 | 800 | 90 | 7.5 | 290 | 4630 | 1850 | 1890 | 8900 |
| QC12K-6-6000 | 6 | 6000 | 6230 | 8 | 800 | 800 | 1.5 | 850 | 90 | 11 | 380 | 6650 | 2170 | 2110 | 18000 |
| QC12K-8-2500 | 8 | 2500 | 2760 | 13 | 600 | 600 | 1.5 | 800 | 90 | 11 | 220 | 3190 | 1600 | 1810 | 6000 |
| QC12K-8-3200 | 8 | 3200 | 3460 | 10 | 600 | 600 | 1.5 | 800 | 90 | 11 | 290 | 3900 | 1680 | 1840 | 8500 |
| QC12K-8-4000 | 8 | 4000 | 4260 | 8 | 600 | 600 | 1.5 | 800 | 90 | 11 | 290 | 4680 | 1900 | 1910 | 9800 |
| QC12K-12- 2500 | 12 | 2500 | 2755 | 12 | 800 | 800 | 1.5 | 810 | 90 | 18.5 | 360 | 3235 | 2045 | 2090 | 9500 |
| QC12K-12- 3200 | 12 | 3200 | 3465 | 10 | 800 | 800 | 1.5 | 810 | 90 | 18.5 | 500 | 3945 | 2270 | 2240 | 12500 |
| QC12K-12- 4000 | 12 | 4000 | 4265 | 9 | 800 | 800 | 1.5 | 810 | 90 | 18.5 | 500 | 4745 | 2320 | 2440 | 15000 |
QC12Y(K)系列液压摆式剪板机（视频介绍/演示/生产）
液压摆式剪板机产品主要特点
1、液压摆式剪板机的机架采用钢板整体焊接结构，刚性好、强度高，有很好的抗扭曲变形能力，并通过表面喷丸处理等工艺消除内应力，保证了机床整体精度的持久稳定；
2、液压系统采用整体式逻辑回路，经由顺序阀控制，动作平稳，噪音低，维护简单，通过氮气缸回程，减少回程冲击，提高回程速度；
3、液压摆式剪板机QC12Y系列采用机械数显装置进行控制，可实现定程剪切；
4、液压摆式剪板机QC12K系列采用ESTUNE200PS单轴数控系统,该系统具有单向和双向定位功能，有效消除丝杆间隙，同时具有多工步编程功能，可实现多步自动运行，完成多工序零次性加工，提高生产效率
QC12Y(K)系列液压摆式剪板机各部件配置特点说明
机架
机架采用钢板整体焊接结构，刚性好、强度高，有很好的抗扭曲变形能力，并通过表面喷丸处理等工艺消除内应力，保证了机床整体精度的持久稳定。
液压摆式结构，上刀架在左右液压油缸的驱动下，向下摆动运行，采用氮气缸回程，速度快。
刀口间隙采用偏心轮机构，以刻度转盘的方式手动调整刃口间隙，操作简易，以适应不同板厚及材质的剪切需要。
间隙调节刻度盘
利用灯光与线影，方便手工划线剪切，结构独特外置弹簧式压料缸，下端配有特殊材质胶垫，以免在铝合金或其它敏感材料上留下印痕。
后挡料装置
精密滚珠丝杆+直线导轨结构，高性能伺服电机驱动，保证定位精度，设计独特的同步传动机构，稳定可靠。
垂直度调整及前定位装置
最左侧前托料架上设有垂直度调整及前定位装置，保证剪切精度，操作简单，实用高效。
剪切刀片
采用优质合金工具钢材质制造，能够满足剪切时的冲击载荷和高耐磨性的要求。
QC12Y(K)系列液压摆式剪板机液压部分
1、液压系统设计合理，各动作转换平缓无冲击；
2、液压系统集成块设有直动式安全溢流阀，以确保准确的压力调整。
3、油箱内均设有油位检测装置，低油位与主机程序联锁，具有高低油位信号显示；
4、各高压油泵吸油口均有大流量吸油过滤器，过滤精度100μm，可有效防止大体积污染物进入油泵而损坏油泵；油箱配有大流量空气滤清器，箱体密封良好，有效防止各种杂质进入油箱；
5、液压控制系统采用国内名牌液压阀件控制刀板上、下运动；
6、刀架回程采用氮气蓄能器和液压配合的原理，减小回程的冲击、提高剪切次数。
QC12Y(K)系列液压摆式剪板机系统部分
E200PS单轴数控系统
1) 对后挡料进行定位控制,具有退让功能。
2) 具有单向和双向定位功能，有效消除丝杆间隙。
3) 具有刀架下行和返程控制的功能。
4) 具有断电保护功能,以保护参数及位置值不丢失。
5) 具有自动搜索参考点功能。
6) 具有快速位置示数教功能。
7) 具有多工步编程功能，可实现多步自动运行，完成多工序零次性加工，提高生产效率。
8) 具有手动功能，寻参前允许手动。
9) 具有CAN接口，采用CANopen协议，实现后挡料的高精度控制。
10) 剪程功能。
QC12Y(K)系列液压摆式剪板机参数表
| 机床型号 | 可剪板厚 (mm) | 可剪板宽 (mm) | 侧柱间距 (mm) | 行程次数 (n/min) | 后挡料行程(mm) | 剪切角 度(°) | 工作台高 度(mm) | 喉口深度 (mm) | 主电机功率 (kw) | 液压油量(L) | 长(mm) | 宽(mm) | 高(mm) | 重量(kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y | K | ||||||||||||||
| QC12Y-6-2500 | 6 | 2500 | 2720 | 17 | 600 | 600 | 1.5 | 800 | 90 | 7.5 | 220 | 3130 | 1570 | 1790 | 5500 |
| QC12Y-6-3200 | 6 | 3200 | 3420 | 15 | 600 | 600 | 1.5 | 800 | 90 | 7.5 | 290 | 3840 | 1610 | 1810 | 6600 |
| QC12Y-6-4000 | 6 | 4000 | 4220 | 13 | 600 | 600 | 1.5 | 800 | 90 | 7.5 | 290 | 4630 | 1850 | 1890 | 8900 |
| QC12Y-6-6000 | 6 | 6000 | 6230 | 8 | 800 | 800 | 1.5 | 850 | 90 | 11 | 380 | 6650 | 2170 | 2110 | 18000 |
| QC12Y-8-2500 | 8 | 2500 | 2760 | 13 | 600 | 600 | 1.5 | 800 | 90 | 11 | 220 | 3190 | 1600 | 1810 | 6000 |
| QC12Y-8-3200 | 8 | 3200 | 3460 | 10 | 600 | 600 | 1.5 | 800 | 90 | 11 | 290 | 3900 | 1680 | 1840 | 8500 |
| QC12Y-8-4000 | 8 | 4000 | 4260 | 8 | 600 | 600 | 1.5 | 800 | 90 | 11 | 290 | 4680 | 1900 | 1910 | 9800 |
| QC12Y-12- 2500 | 12 | 2500 | 2755 | 12 | 800 | 800 | 1.5 | 810 | 90 | 18.5 | 360 | 3235 | 2045 | 2090 | 9500 |
| QC12Y-12- 3200 | 12 | 3200 | 3465 | 10 | 800 | 800 | 1.5 | 810 | 90 | 18.5 | 500 | 3945 | 2270 | 2240 | 12500 |
| QC12Y-12- 4000 | 12 | 4000 | 4265 | 9 | 800 | 800 | 1.5 | 810 | 90 | 18.5 | 500 | 4745 | 2320 | 2440 | 15000 |
| QC12K-6-2500 | 6 | 2500 | 2720 | 17 | 600 | 600 | 1.5 | 800 | 90 | 7.5 | 220 | 3130 | 1570 | 1790 | 5500 |
| QC12K-6-3200 | 6 | 3200 | 3420 | 15 | 600 | 600 | 1.5 | 800 | 90 | 7.5 | 290 | 3840 | 1610 | 1810 | 6600 |
| QC12K-6-4000 | 6 | 4000 | 4220 | 13 | 600 | 600 | 1.5 | 800 | 90 | 7.5 | 290 | 4630 | 1850 | 1890 | 8900 |
| QC12K-6-6000 | 6 | 6000 | 6230 | 8 | 800 | 800 | 1.5 | 850 | 90 | 11 | 380 | 6650 | 2170 | 2110 | 18000 |
| QC12K-8-2500 | 8 | 2500 | 2760 | 13 | 600 | 600 | 1.5 | 800 | 90 | 11 | 220 | 3190 | 1600 | 1810 | 6000 |
| QC12K-8-3200 | 8 | 3200 | 3460 | 10 | 600 | 600 | 1.5 | 800 | 90 | 11 | 290 | 3900 | 1680 | 1840 | 8500 |
| QC12K-8-4000 | 8 | 4000 | 4260 | 8 | 600 | 600 | 1.5 | 800 | 90 | 11 | 290 | 4680 | 1900 | 1910 | 9800 |
| QC12K-12- 2500 | 12 | 2500 | 2755 | 12 | 800 | 800 | 1.5 | 810 | 90 | 18.5 | 360 | 3235 | 2045 | 2090 | 9500 |
| QC12K-12- 3200 | 12 | 3200 | 3465 | 10 | 800 | 800 | 1.5 | 810 | 90 | 18.5 | 500 | 3945 | 2270 | 2240 | 12500 |
| QC12K-12- 4000 | 12 | 4000 | 4265 | 9 | 800 | 800 | 1.5 | 810 | 90 | 18.5 | 500 | 4745 | 2320 | 2440 | 15000 |
QC12Y(K)系列液压摆式剪板机（视频介绍/演示/生产）
QC12Y(K)系列液压摆式剪板机的行业应用
电梯
路灯灯杆
厨具
石油管道
铝幕墙
集装箱
上海埃锡尔QC12Y(K)系列液压摆式剪板机被广泛应用于：汽车、家电、钣金加工、电子、电器、电梯、门业、电柜电箱、广告陈列、不锈钢、铝幕墙、航空航天轨道交通、船舶、厨具等行业。
电梯
路灯灯杆
厨具
石油管道
铝幕墙
集装箱
上海埃锡尔QC12Y(K)系列液压摆式剪板机被广泛应用于：汽车、家电、钣金加工、电子、电器、电梯、门业、电柜电箱、广告陈列、不锈钢、铝幕墙、航空航天轨道交通、船舶、厨具等行业。
